Die von Actisense erhältlichen verdrahteten Steckverbinder zur Schalttafelmontage ermöglichen NMEA 2000-Installationen durch wasserdichte Trennwände (oder Schalttafeln).
Wasserdichte Dichtungen gewährleisten die Integrität der NMEA 2000-Verbindung und der Trennwand/des Panels.
Die kabelgebundene Buchse für die Schalttafelmontage kann problemlos jede der vorhandenen „Drop“-Verschraubungen am Actisense QNB-1 ersetzen, um eine schnelle steckbare NMEA 2000-Verbindungsoption zu schaffen.
Das Actisense-Sortiment an NMEA 2000-Steckverbindern und -Kabeln wurde unter Verwendung unserer spezialisierten Verbindungs- und NMEA-Kenntnisse entwickelt.
Um die schalttafelmontierten Kabelsteckverbinder zu bestellen, verwenden Sie bitte die Produktcodes:

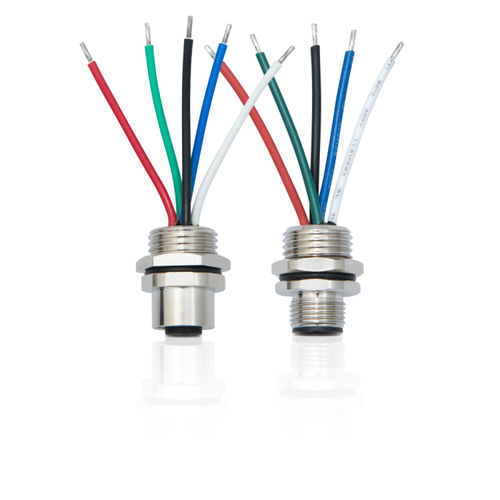

A2K-PMW-F NMEA 2000 micro, verdrahteter Anschluss für Rückwandmontage Buchse
A2K-PMW-M NMEA 2000 micro, verdrahteter Anschluss für Rückwandmontage, Stecker
Elektrisch
Nennstrom - 4A
Nennspannung 60VDC
Mechanisch
Kontakte - Messing, vergoldet
Spediteur kontaktieren - Nylon & GF
Kontakt Polarisation - Standard M12 -„A“- Polarisation
Gegengewinde - M12
Gehäuse - Messing, vernickelt
Montagegewinde - PG9 (siehe Diagramm)
Befestigungsmutter - Messing, vernickelt – PG9
Abmessungen der Befestigungslöcher - 15,3 mm (Durchmesser)
Leitungen - 18 AWG (abisoliert und verzinnt)
Drahtmantel - PVC
Gewicht 20g
Zulassungen und Zertifizierungen
Schutz - IP67 (wenn gesteckt)
Betriebstemperatur - -25°C bis +90°C
Steckerspezifikation - Erfüllt IEC61076-2-101
NMEA 2000-zugelassen
RoHS-konform
UL-zertifiziert (E321413)
