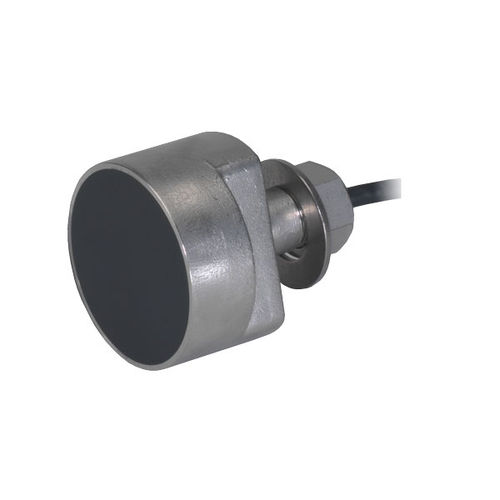

Sensor für Tiefenanwendung EchoRange™ 200 kHz Smart™

für Boot

Die Smart™-Sensoren von Airmar verfügen über eine eingebettete Mikroelektronik, die Tiefe und Temperatur im Inneren des Sensors verarbeitet, die sofort auf jedem Gerät, das NMEA-Daten akzeptiert, angezeigt werden können. Die EchoRange-Technologie überträgt NMEA 0183-Daten in Echtzeit über den RS422-Standard an einen Computer. Zusätzlich zur bidirektionalen NMEA 0183-Schnittstelle ist für OEMs eine sekundäre, nur sendende Schnittstelle mit einem proprietären Protokoll über RS485 verfügbar. Der Benutzer kann detaillierte Echohüllkurvendaten erhalten, die als analoge Wellenform angezeigt werden können. Die Echohüllkurve ist eine 900-Punkte-Zeitreihe der Echoamplitude. Durch die Analyse der Form der Echohüllkurve werden Informationen über die Art des Meeresbodens aufgedeckt. Anwendungen Kolkinspektionssysteme für Brücken Tragbare hydrographische Vermessung Baggerarbeiten Autonome Oberflächendrohnen Hydrodrohnen Merkmale Tiefe und Temperatur 200 kHz Frequenz Eingebettete Sender-Empfänger Digitale Signalverarbeitung NMEA 0183* Daten-Ausgang Benutzerkonfigurierbar, bandbreitensparend Steuerung des Tiefenbereichs und der Auflösung der Ping-Rate mit Hilfe des Automatikmodus oder der manuellen Einstellmöglichkeiten Tauchfähig bis zu 10 m Tiefe Gehäusedesign bietet Flexibilität bei den Montagearten - Tragbare Halterung für Mastinstallation - Montage am Spiegelheck (mit optionaler Halterung) - Montage am Rumpf (entweder innerhalb oder außerhalb des Rumpfes) Ausgestattet mit Airmars Smart™ Sensor Technologie Spezifikationen Schwinger Gewicht: 1,3 kg (3 lb.) Variiert je nach Kabellänge Tiefe: Minimaler Messwert: 0.4 m (15"), im manuellen Modus durch die Impulsbreite begrenzt Maximale Ablesung: 200 m (656'), im manuellen Modus begrenzt durch die Ping-Rate Display-Auflösung: 10 mm (0,4") Wassertemperatur: Betriebsbereich: -5 bis 60°C (23 bis 140°F) Lagerbereich: -30 bis 70°C (-22 bis 158°F)
