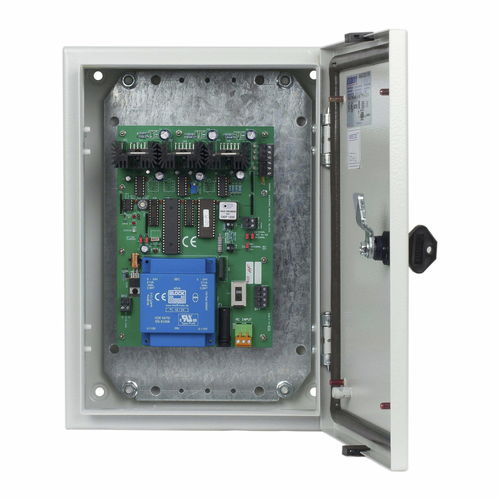

Signalkonverter X960

NMEASinusfür Schiffe

Stromsparende NMEA 0183 zu Synchro Schnittstelle Die X960-Schnittstelle wandelt serielle NMEA 0183-Daten in ein leistungsarmes Synchro-, Resolver- oder Sinus-Cosinus-Ausgangssignal mit Verhältnissen von 1:1 bis 360:1 um. Zu den Anwendungen gehört die Nachrüstung eines Schiffes mit einem neuen Kreisel, auch unter Beibehaltung der vorhandenen Systeme wie z. B. eines Autopiloten. Das Ausgangssignal treibt einen einzelnen Synchromotor oder zahlreiche elektronische Schnittstellen an, z. B. Kreiselkurswiederholer, Autopilot, Windrichtung, Neigung und Verrollung sowie Geschwindigkeitslog. Eingabe von Kurs- oder Winddaten Synchro-Ausgang 50 V Ref, 10 bis 35 V Phase, verschiedene Übersetzungsverhältnisse verfügbar Optionaler Aufwärtstransformator zur Anhebung der Phasenspannung auf 90 V Geeignet für digitale Repeater oder zur Speisung einer Synchro-Verteilung Hochpräzise Modifikation auf Anfrage erhältlich Spezialanwendungen sind die Re-Generierung von Synchrosignalen aus aufgezeichneten Daten. Der X960 verfügt über zahlreiche Betriebsmodi. Außerdem kann er einen Sinus-Cosinus- oder Resolver-Ausgang erzeugen. Daher eignet er sich für militärische Grob-/Fein-Servoschleifenanwendungen bei bestimmten Kreisel-Nachrüstungen. Die Signalausgangsspannung ist bis zu einem Maximum von 35 Volt einstellbar. Damit ist der X960 ideal für viele Anwendungen, wie z. B. die Ansteuerung von Anschutz-Repeatern oder sogar von Synchros mit höherer Spannung, die bei niedrigeren Spannungen folgen. Der Sinus-Cosinus- oder Resolver-Ausgang (z. B. 400 Hz) kann zur Versorgung von Autopiloten verwendet werden. Diese liefern ihre eigene Referenz. Eine externe Sollwertvorgabe ist vorgesehen.
