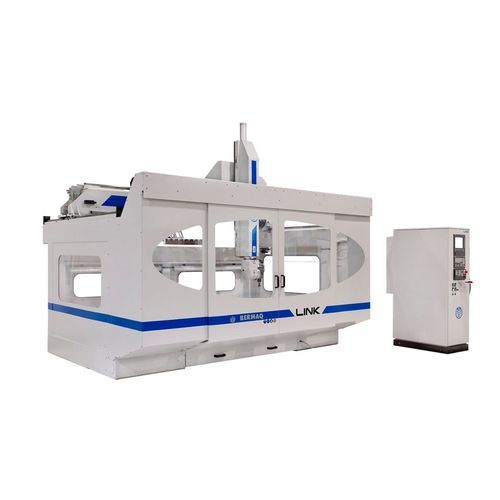

3-Achs-Bearbeitungszentrum Link

5-Achsvertikalfür Kunststoff

Neue Baureihe von Bearbeitungszentren mit 3 oder 5 Achsen. Ihre Struktur ist kompakt, leistungsstark, vielseitig und einfach zu handhaben für die Bearbeitung von Nichteisenwerkstoffen (technische Kunststoffe, thermogeformte Kunststoffe und deren Nebenprodukte) bei hoher Geschwindigkeit. Die Maschine verfügt über ein starkes, bewegliches Portal, das sowohl eine hohe Arbeitsgeschwindigkeit als auch eine hohe Präzision und Qualität der Endbearbeitung garantiert. Das Gehäuse bietet eine vollständige Isolierung der beweglichen Teile, was ein enormes Maß an Sicherheit und Umweltfreundlichkeit (Lärm, Abgase, etc.) gewährleistet. Die Tischstruktur erleichtert das Be- und Entladen der bearbeiteten Teile. Technische Daten: Die Maschine ist mit 1 Arbeitsbereich ausgestattet Abmessungen des Arbeitsbereichs: Arbeitslänge von 2 000, 4 000, 6 000 mm (X-Achse) arbeitsbreite 1 650 mm (Y-Achse) Arbeitshöhe 800 mm (Z-Achse) C-Achse = +/- 200º (Harmonic Drive) A-Achse= +/-110º (Harmonic Drive) Geschwindigkeit der Achsen: C-Achse: 9 000º / min. A-Achse: 9 000º / min. X-Achse: maximale Positioniergeschwindigkeit 60 m/min Y-Achse maximale Positioniergeschwindigkeit 60 m/min Z-Achse maximale Positioniergeschwindigkeit 40 m/min 8 kW (10,86 PS) flüssigkeitsgekühlter Motor Nenndrehzahl: 10 000 U/min Maximale Drehzahl: 36 000 U/min HSK / E40 Werkzeugaufnahmen Siemens CNC 840 D
