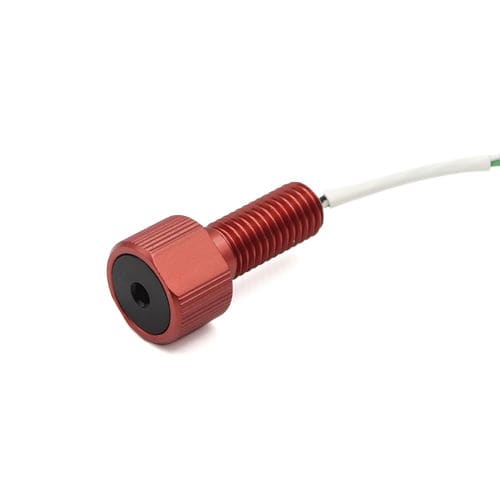

Sensor für Tiefenanwendung Bar02

Druck

Der Bar02 Ultra-Hochauflösende 10m Tiefen-/Drucksensor ist eine Niederdruck-, hochauflösende und hochgenaue Version unseres Bar30-Sensors. Mit dem Sensor MS5837-02BA von Measurement Specialties kann dieses Gerät bis zu 10 Meter Tiefe (2 bar Absolutdruck) bei einer Wassertiefenauflösung von nur 0,16 mm messen! Es kann auch die Höhe in der Luft mit Luftdruck und einer Auflösung von 13 cm messen. Er ist im gleichen Penetrator-Formfaktor wie der Bar30 untergebracht und kann bis zu 10 bar Absolutdruck (90 Meter Wassertiefe) aufnehmen. Eines der Hauptmerkmale dieser Version des Sensors im Vergleich zum Bar30-Sensor ist die sehr hohe Genauigkeit. Laut Datenblatt liegt die Worst-Case-Genauigkeit bei +/- 4 mbar (4 cm Wassertiefe). Der Sensor kommuniziert über I2C. Es arbeitet mit 3,3V I2C-Spannung, kann aber eine Leistungsaufnahme von bis zu 5,5V akzeptieren. Es wird standardmäßig mit einem 4-poligen DF13-Stecker geliefert, der mit den meisten DroneCode-kompatiblen Boards kompatibel ist, einschließlich APM2.6, PixHawk und anderen. Dieser Sensor beinhaltet einen Temperatursensor mit einer Genauigkeit von ±2°C, wobei die Daten auch über I2C zugänglich sind. Wenn Sie etwas mit höherer Temperaturgenauigkeit benötigen, schauen Sie sich bitte den Celsius-Temperatursensor an. Der elektrische Schaltplan und das Leiterplattenlayout sind Open-Source und die Konstruktionsdateien sind auf der Registerkarte Technische Details verfügbar. Sie können sich gerne an Ihre eigenen Bedürfnisse anpassen.
