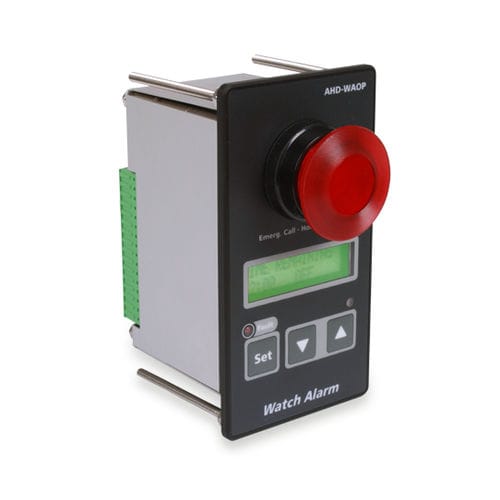

Überwachungs- und Bedientafel / für Schiffe AHD-WAOP

für YachtAlarm

Das AHD-WAOP Wachalarm-Panel (BNWAS) entspricht den Anforderungen der IEC62616-1. Das Wachalarm–Panel garantiert die Wachbereitschaft der Brückenbesatzung. Die Wachmeldezeiten sind nach Eingabe eines Benutzer-Codes veränderbar. Die gewählte Zeit läuft ab und muss vor Ablauf quittiert werden. Sollte die Quittierung nicht erfolgen, werden nacheinander folgende Alarme ausgelöst: • Zuerst ein Blinken der AHD-WAOP-Anzeige und des Pilz-Tasters (s.u.), • danach ein interner Summer sowie der Relaisausgang "Stufe 1", • anschließend der Relaisausgang zur "Stufe 2", • gefolgt von dem Relaisausgang zur "Stufe 3". Um eine schnelle optische Erkennung zu gewährleisten, leuchtet die Anzeige bei einem Alarm abwechselnd rot und grün, der Pilz-Taster blinkt rot. Bei dem Wachalarm-Panel sind Zeiten bis zu einer Dauer von 12 Minuten wählbar. Das Wachalarm-Panel ist mit einem Pilztaster ausgestattet. Wird der Pilztaster des AHD-WAOP 5 Sekunden gedrückt gehalten, wird ein Notfall-Alarm ausgelöst. Durch erneutes Drücken des Pilztasters wird der Alarm wieder deaktiviert. Alle Systemeinstellungen wie z.B. Zeitenwechsel, Passwortwechsel, etc. werden mit den Systemtasten eingegeben und können am Display verfolgt werden. Es können direkt bis zu 4 externe Quittier-Taster angeschlossen werden, die ein einfaches Quittieren an verschiedenen Punkten auf der Brücke ermöglichen (durch Parallelschaltungen beliebig erweiterbar). Wenn die verwendeten Taster es zulassen, ist ein simultanes Blinken der externen und internen Taster möglich. Für Schiffe ≥ 150BRZ und Fahrgastschiffe, unabhängig von ihrer Größe, gebaut am oder nach dem 1. Juli 2011
