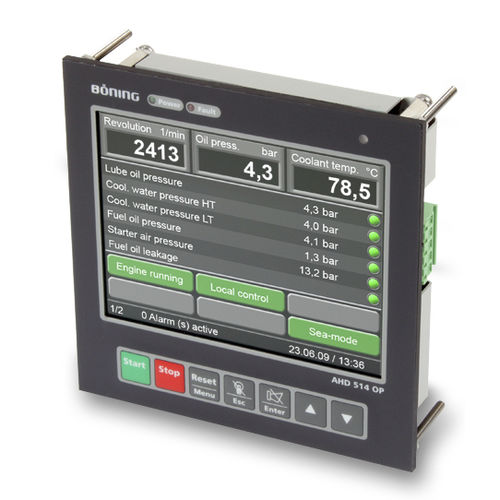

AHD 514 OP ist ein 5,7“ Farbdisplay mit Bedientastatur zur Bedienung und tabellarischen und grafischen Darstellung von System- und Statusdaten des AHD 514 Antriebs-Diesel-Überwachungssystems auf mehreren Visualisierungsseiten.
Die Installation erfolgt im Steuerschaltschrank des Antriebs-Dieselmotors oder optional als Fernbedieneinheit (AHD 514 OP B) in abgesetzten Steuerständen (z.B. Brücke, MKR).
Produktmerkmale
Kompaktes Design für Steuerstand-, Schalttafel- oder Schaltkasteninstallation
Frontmaße 144mm x 144mm, geringe Einbautiefe 50 mm
Schutzart IP 56 (frontseitig), IP 20 (rückseitig)
5,7” LCD Farbdisplay
Leuchtstärke 500 cd/m2
Displayauflösung 640 (H) x 480 (V) Pixel
Farbtiefe 15 Bit
Automatische Dimmung der Hintergrundbeleuchtung
Darstellung der System- und Statusdaten des AHD 514 Antriebs-Diesel-Überwachungssystems und des Systemmenüs auf mehreren Visualisierungsseiten
Bedienung über 7 Bedientasten in der Gerätefront inkl. Tasten zum Starten und Stoppen des Antriebs-Dieselmotors
1 CAN Bus Schnittstelle zur Datenkommunikation mit AHD 514 A Start/Stopp-Alarmsystem und AHD 514 S Sicherheitssystem
Optional kaskadierbar mit weiterer AHD 514 OP Einheit (AHD 514 OP B) als Fernbedieneinheit
Baumustergeprüft durch GL, BV, DNV, LR, ABS, RS, RINA, CRS
