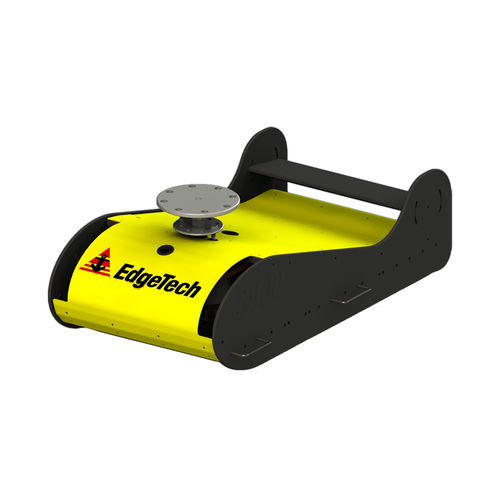

Sonar für meereskundliche Untersuchungen 3400

Mehrstrahlhochauflösendtragbar

Der EdgeTech 3400 baut auf dem langjährigen Erfolg der EdgeTech-Bodenprofiler-Produktlinie auf und bietet dem Benutzer viele Verbesserungen gegenüber den aktuellen Bodenprofiler-Systemen. Der 3400 ist ein frequenzmoduliertes (FM) Breitband-Sub-Bottom-Profiler-System, das die proprietäre Full Spectrum CHIRP-Technologie von EdgeTech nutzt. Das System erzeugt hochauflösende Bilder der Subbodenstratigraphie in Ozeanen, Seen und Flüssen und bietet eine hervorragende Durchdringung verschiedener Bodentypen. Das EdgeTech 3400 wird in einer Konfiguration mit zwei 2-16-kHz-Schwingern geliefert. Der Schleppfisch ist mit neuen PVDF-Empfängeranordnungen konfiguriert, die für Standard-Sub-Bottom-Profiling-Operationen oder einen einzigartigen Pipeliner"-Modus zur optimalen Ortung und Abbildung vergrabener Pipelines segmentiert sind. Das System bietet Echtzeit-Messungen des Reflexionskoeffizienten. Diese einzigartige Fähigkeit des EdgeTech Sub-Bottom Profiler-Systems ermöglicht dem Benutzer die Erfassung komplexer analytischer" Daten unter Verwendung einer linearen Systemarchitektur zur Messung der Sedimentreflexion und zur Analyse der Bestimmung des Sedimenttyps. Darüber hinaus verfügt das System über diskrete Sende- und Empfangskanäle, die eine kontinuierliche Datenerfassung ermöglichen, was zu einer hohen Ping-Rate führt, die besonders für Bau- und Pipelineuntersuchungen wichtig ist. Die Konfiguration auf der Oberseite kann mit Hilfe eines externen Verstärkers Konfigurationen mit höherer Leistung unterstützen. Der neu konzipierte Schleppfisch kann entweder hinter einem Schiff hergeschleppt oder an einem Mast an der Seite des Schiffes befestigt werden. Das EdgeTech 3400 Sub-Bottom Profiling System wird als Komplettpaket geliefert und umfasst einen Schleppfisch, ein Kabel und einen Topside-Prozessor (konfigurierbar als tragbare oder Rackmount-Topside), auf dem das EdgeTech
