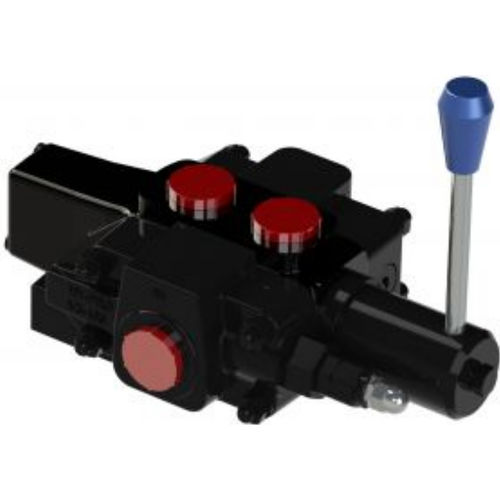

Hydraulisches Ventil V3-100 3/4"

Sektionfür Boot

Die Sektionsventile Hy-Pro V3-100 G3/4 sind ein Standard bei Windenanwendungen in der gesamten Schifffahrtsindustrie. Es gibt Steuerungsoptionen für entweder Drehhebel- oder Bypass-Durchflussregelung in Verbindung mit einer ausgezeichneten Kolbendosierung zur präzisen Steuerung der Windengeschwindigkeit. Die Ventile zeichnen sich durch den Schutz externer und interner Komponenten vor Umwelteinflüssen aus, um den rauen Bedingungen an Deck standzuhalten. Das V3-100-Ventil eignet sich für Durchflüsse bis zu 100 L/min bei 250 bar. Der Hy-Pro-Drehhebel wurde speziell entwickelt, um dem Bediener eine präzise Steuerung von Motoren und Zylindern zu ermöglichen. Der Hebel schwenkt um einen Bogen von 180° und arbeitet mit Hilfe einer Schnecke, die die Drehbewegung des Hebels in eine axiale Bewegung der Spule umsetzt. Der Zentriermechanismus verfügt über eine Reibungsrastung, die die Spule zwangsläufig in neutraler Stellung hält und dann die gewählte Position beibehält. Optionen verfügbar: Einlass-Abdeckung: Seitliche oder obere Anschlüsse, mit oder ohne Überdruckventil. Auslassdeckel: Seitliche oder obere Anschlüsse, mit oder ohne Pressure Carry Over (PCO)-Anschluss. Spulen: Motor ( P, A & B bis T) oder Zylinder (P bis T, A & B blockiert) Konfigurationen. Nenndurchfluss: 100 l/min Maximaler Druck, Serviceanschluss: 250 bar Maximaler Druck, Einlassanschluss: 250 bar Maximaler Gegendruck, Auslassanschluss: 35 bar Temperaturbewertung: mindestens: -20°C Temperaturbewertung: maximal: +65°C Spulenleckage bei 210 bar bei 20ºc: <6cc/min Je nach Anwendung sind niedrigere Leckraten verfügbar - weitere Informationen erhalten Sie beim technischen Vertrieb von HyPro Gewicht: 7,5 kg Hydraulik auf Mineralbasis: ISO VG37 Filtration (mindestens): 25 Mikron Materialien Körper - Gusseisen: BS1452-250 Hebel: Mangan-Bronze CZ114 Zugbolzen M8: M/F45T Drehmoment der Zugbolzen: 13,5 Nm Siegel: Nitril
