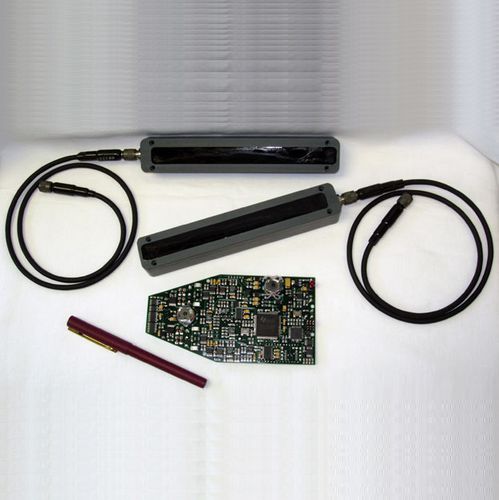

ROV-Sonar

Seitenabtastungen

Unterwasser-Hardware-Spezifikationen Schnittstelle Serielle Schnittstelle RS-232 @ 115,2 kbps (oder optional RS-485) Frequenz 330 kHz / 800 kHz Schallwandler Strahlbreite 330 kHz: 1.8° x 60° 800 kHz: 0.7° x 30° Bereich Auflösung Beide Seiten werden angezeigt: Bereichsskala ÷ 250 Einzelne Seite angezeigt: Bereichsskala ÷ 500 Spannungsversorgung 10 - 16 VDC bei 300 mA max Elektronik Abmessungen Siehe Zeichnung Schallwandler Abmessungen Siehe Zeichnung Gewicht in Luft Schallköpfe: ~300 g (0,7 lbs) pro Stück (mit 24"-Pigtail) Elektronik: ~70 g (0.2 lbs) Software-Spezifikationen Win881ss.exe v4.00 Windows™ Betriebssystem Windows™ XP, Vista, 7, 8, 10 Modi Side Scan Bereichsskalen 15 m, 30 m, 60 m, 90 m, und 120 m (50', 100', 200', 300', und 400') Dateiformat (Dateiname).81s GPS-Eingang (4800, N, 8, 1) NMEA 0183 Formate: GLL, GGA, VTG, RMC Empfohlene Mindestanforderungen an den Computer 100 MHz Pentium 16 MB ARBEITSSPEICHER 1 GB Festplatte Grafik mit 800 x 600 und 256 Farben Bestellinformationen 330 kHz / 800 kHz Gerät mit abgesetzten Schallköpfen mit 24"-Pigtail* 881-000-157 *Hinweis: Verschiedene Stecker-/Kabelkonfigurationen verfügbar, die bei der Bestellung angegeben werden müssen. RS-485 Option -007 Abgesetzte Messwandler mit Stecker* Option -026 *Hinweis: Verschiedene Stecker-/Kabelkonfigurationen verfügbar, die bei der Bestellung angegeben werden müssen. Fernmontierte Schallköpfe mit Anschluss Option -027
