ROV-Sonar 837B DELTA T

für AUVMehrstrahlelektronisch

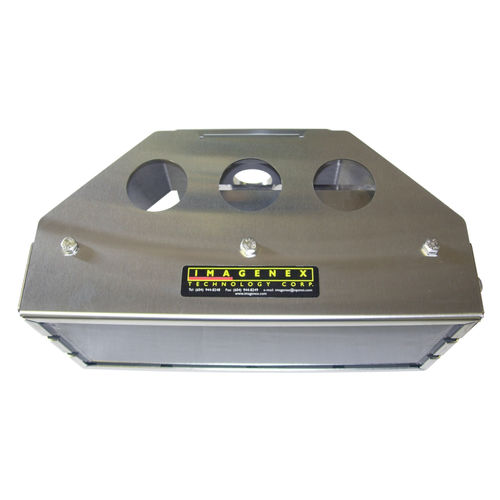

Das Imagenex Modell 837B "Delta T" 120 kHz ist ein hochauflösendes Sonarsystem mit mehreren Empfängern, das über einen Laptop oder Industrie-PC betrieben wird. Bei diesem Modell ist das akustische Array so ausgelegt, dass es eine Erkennung über ein Sichtfeld von 120° x 2,5° für Bodenprofilierungsanwendungen bietet. Das Sichtfeld von 2,5° eignet sich auch zur Hindernisvermeidung bei bodennahen Anwendungen, bei denen die schmale vertikale Ausdehnung des Strahls eine falsche Hinderniserkennung reduziert. Eine akustische Frequenz von 120 kHz wurde gewählt, um eine Erkennung bis zu 300 m Reichweite zu ermöglichen. Die Bildaktualisierungsrate beträgt bis zu 20 Mal pro Sekunde bei kurzer Reichweite und mehr als 5 Mal pro Sekunde bei 100 m Reichweite. Das Edelstahlgehäuse ist für eine Tauchtiefe von 1000 m ausgelegt und somit kompatibel mit ROV- und AUV-Anwendungen. Die mitgelieferte Software beinhaltet eine innovative digitale Signalverarbeitung zur Optimierung der Datennutzung aus allen Kanälen, um die bestmögliche Auflösung an jedem Punkt des Sichtfeldes zu erreichen. Jüngste Fortschritte in der PC-Rechenleistung haben es möglich gemacht, diese Daten über eine standardmäßige 10 BASE-T-Ethernet-Verbindung zu übertragen und mit Auflösungen zu verarbeiten, die der Auflösung eines Computermonitors entsprechen. Es ist auch Software verfügbar, um die Daten mit einem Computer mit geringer Rechenleistung zu speichern und nach dem Hochladen auf einen Desktop-PC zu extrem hochauflösenden Bildern zu verarbeiten. Das Delta-T-System wurde von Grund auf mit den fortschrittlichsten elektronischen Komponenten mit geringem Stromverbrauch entwickelt, um einen Durchbruch bei der Leistungsaufnahme des Systems und der Gehäusegröße zu erzielen. Es gibt keine teure und sperrige Oberflächensteuerungsbox, so dass die Integration in ROV- und AUV-Systeme vereinfacht wird, und die Kosten sind deutlich geringer als bei anderen Systemen mit ähnlichen Fähigkeiten.
