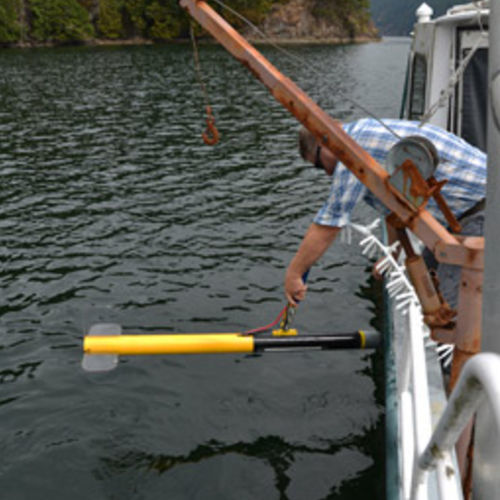

Sonar für Boot BlackFin 1100

Seitenabtastungen

Das Imagenex Modell 873 "BlackFin" ist ein hochauflösendes Zweikanal-Sidescan-Sonar mit vollem Funktionsumfang. Das BlackFin ist ein erschwingliches, sehr benutzerfreundliches System, das über eine Hochgeschwindigkeits-Ethernet-Verbindung zu Ihrem Windows™-basierten Laptop oder Desktop-PC verfügt. Für die Zieluntersuchung stehen Zoom-Fenster zur Verfügung, ohne dass die Echtzeit-Datenerfassung unterbrochen wird. Die Daten werden in Echtzeit, mit oder ohne Geschwindigkeitskorrektur, in 9 vom Benutzer wählbaren Farbtabellen angezeigt. Merkmale Hohe Auflösung, 2000 Datenpunkte pro Seite 1000 m Tiefentauglichkeit 23 m (75') Schleppkabel enthalten LAN-kompatibel Eingebauter Trackplotter Aufzeichnung in .XTF in Echtzeit Programmierbare IP-Adresse Anwendungen Überwachung von Häfen Suche und Wiederherstellung Arbeit der Strafverfolgungsbehörden Bergung versunkenen Holzes Vermessung Wissenschaftliche Forschung Umweltvermessung Unterwasser-Hardware-Spezifikationen Frequenz 1.1 MHz Schallwandler Ein Schallkopf pro Seite, 20º nach unten geneigt Transducer Strahlbreite 0.25° x 60° Auflösung der Reichweite Bereichsskala ÷ 1000 & Bereichsskala ÷ 2000 Länge des Impulses 10 μs CW / CHIRP Max. Betriebstiefe 1000 m (~3000') Max. Kabellänge 600 m (~2000') Schnittstelle 2-Draht Ethernet Extender Anschluss Nass steckbar (Subconn MCBH4M-AS) Stromzufuhr 40 - 55 VDC bei weniger als 3 Watt, versorgt von der Surface Interface Box Abmessungen 89 mm (3,5") Durchmesser x 1420 mm (56") Länge Gewicht in Luft 15.5 kg (34 lbs) Gewicht im Wasser 12.7 kg (28 lbs) Werkstoffe 6061-T6-Aluminium Oberfläche Eloxiert, Pulverbeschichtung Unterwasser-Archäologie
