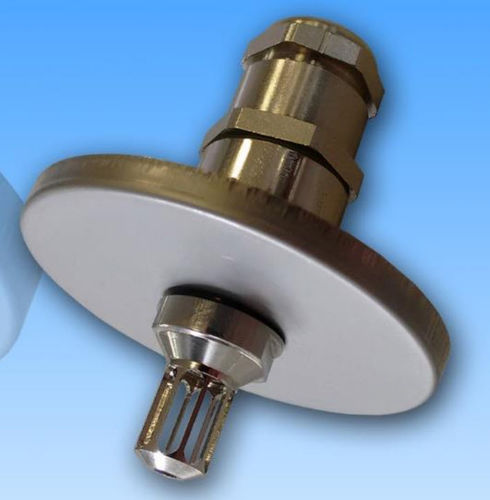

Wärmedetektor MD9908

für Bootoptischmit Thermistor

MD9908 140°C-WÄRMEMELDER MD9908 ist ein automatisch adressierbarer Wärmemelder mit einer Alarmschwelle von 140°C. Die Selbstdiagnosefunktion erzeugt einen Fehlerzustand im Falle eines Sensorausfalls oder einer Degradierung. Die Melderadresse wird durch die Zentraleinheit oder durch Software-Tools programmiert. Der Detektor wird mit seiner Adresseinheit für die Schleifen-/Zweigschnittstelle geliefert. Der Detektor besteht aus zwei Teilen: ■the im Raum zu installierender Sensor zur Überwachung ■the Loop Interface Box, außerhalb des vom Sensor überwachten Raumes montiert. Die beiden Objekte sind mit einem Kabel verbunden, dessen maximale Länge 30 m betragen kann. Der Temperaturalarm wird durch einen auf dem Sensor installierten Thermistor mit einer sehr niedrigen Zeitkonstante erzeugt, die eine sehr schnelle Antwort auf Schwankungen der Umgebungstemperatur ermöglicht. Seine Position in der Mitte des Detektors bietet eine gleichmäßige Détektion über 360 Grad. Der Thermistor ist durch eine spezielle, am Detektorrahmen befestigte Abdeckung gegen Stöße geschützt. Das gemessene Signal wird von einer Konditionierungsschaltung verarbeitet und an den Sensor-Mikrocontroller gesendet, der den Alarm erzeugt, wenn der Wert über einem vordefinierten Schwellenwert liegt. Der Detektor überwacht kontinuierlich das Thermistorbauteil und ist in der Lage, bei einem Sensorausfall eine Fehlersignalisierung zu liefern. Die Kommunikation durch die Schleife mit der Zentraleinheit wird von Steuerkarten durchgeführt, die den Detektoren die 24Vdc-Stromversorgung zur Verfügung stellen, auf die ein serielles Übertragungssignal mit MD2-Protokoll moduliert wird. Schleifen-Schnittstellenbox mit eingebautem Kurzschlusstrennschalter. Die Melderadresse wird durch Software von der Zentraleinheit programmiert. Wenn ein Alarm erkannt wird, blinkt eine optische Signalisierung (rote Led) an der Loop-Schnittstellenbox.
