NMEA Netzwerk Verbindungsbox für Boot NT990HDI

NMEA 2000® Netzwerk

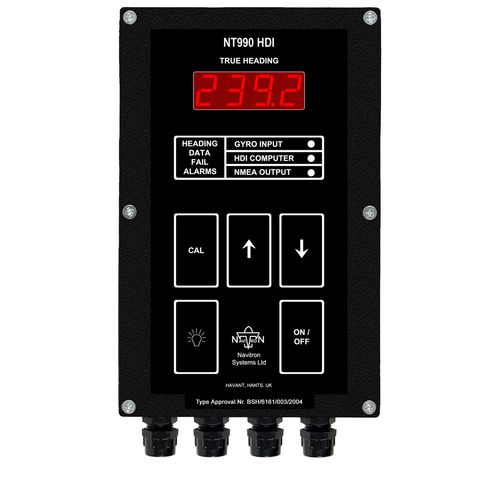

Das NT990HDI (Heading Data Interface) ist vom BSH für AIS-, ECDIS-, Radar- und Heading-Repeater-Schnittstellen zugelassen und wandelt praktisch jedes Synchro- oder Step-by-Step-Kurs-Eingangssignal in Kursdaten um, die auf einem (NT990HDI/1) oder zwei (NT990HDI/2) isolierten NMEA 0183-Ausgangskanälen übertragen werden. Die Ausgangskanäle können unabhängig voneinander auf IEC 61162/1 (4800 Baud) oder IEC 61162/2 (38400 Baud) eingestellt werden. Ein Geschwindigkeitslogger mit 200 oder 400 ppNm kann ebenfalls an den NT990HDI angeschlossen werden, um NMEA 0183-Geschwindigkeitsinformationen für proprietäre Systeme bereitzustellen. Alle Eingänge des NT990HDI sind optoisoliert, um Gleichtakt- und Belastungsprobleme zu vermeiden. Die NMEA 0183-Ausgangssätze können nur für Steuerkurs ($HEHDT), Steuerkurs und Wendegeschwindigkeit ($HEROT), Steuerkurs und Geschwindigkeit ($VDVHW) oder Steuerkurs, Wendegeschwindigkeit und Geschwindigkeit eingestellt werden. Die Kursinformationen werden permanent auf einer 4-stelligen LED-Anzeige mit variabler Intensität für die Nachtsicht angezeigt, während eingebaute Alarmfunktionen, die von internen Monitoren ausgelöst werden, vor Fehlern bei der Kurseingabe oder dem NMEA-Ausgang warnen. Ein internes Stromüberwachungsrelais bietet einen spannungsfreien Schließer- (N.O.) oder Öffnerkontakt (N.C.) zur Warnung bei Stromausfall. Kontaktleistung 1A@30Vdc Der NT990HDI ist für den Anschluss an eine 11-40Vdc-Spannungsversorgung geeignet und kann über die am Gerät montierte ON/OFF-Tastatur oder von einem entfernten Standort aus über die ebenfalls vorhandenen Ferneinschaltklemmen eingeschaltet werden.
