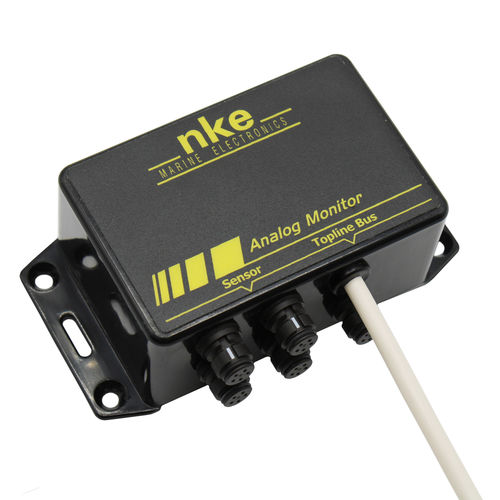

Netzwerkschnittstelle für Boote 4X

Diese Schnittstelle ermöglicht es, die Daten beliebiger Drittsensoren vom Typ Analogspannung (z.B. Mastwinkelsensor, Kielwinkelsensor, Tankanzeigen...) zu erstellen und auf dem Topline-Bus zu veröffentlichen. Der Analog Monitor 4X ist eine Schnittstelle für vier analoge Sensoreingänge, die es ermöglicht, die Daten von analogen Spannungssensoren zu erstellen und auf dem Topline-Bus zu veröffentlichen (z.B.: Mastwinkel, Kielwinkel, Tankanzeigen ....). Es gibt zwei Schnittstellenmodelle: - Analog Monitor 4X Eingang 0-5 Volt, z.B. für einen Kielsteuerwinkel verwendet - Analog Monitor 4X 0-10 Volt Eingang Über diese Schnittstelle können Daten in Form von Tank- oder Dynamikkanälen an das System übertragen werden. Diese Daten werden an die Displays übertragen. Sie werden auch an die nke USB Box gesendet, die es ermöglicht, die Werte mit Hilfe von Software (z.B. Adrena) auf dem PC zu nutzen. SPEZIFIKATIONEN Stromversorgung 10 bis 16VDC Verbrauch 22mA ohne Beleuchtung und 90mA mit Beleuchtung Wasserdichtigkeit IP67 Gewicht 400g einschließlich Kabel Kabel-Bus Ø 5,0 ± 0,3 - Gewicht: 34 g/m Abmessungen höhe : 97mm; Breite : 147mm; Dicke : 25mm Betriebstemperatur -10°C à +50°C Temperatur bei Lagerung -20°C bis +60°C Horizontaler Betrachtungswinkel > 120° Vertikaler Betrachtungswinkel > 90° Höhe der Zeichen 18 mm für den Kanal, und 6 mm für den Titel und die Einheit FEATURES Für Standardsensoren (Mastwinkelsensor, Kielwinkelsensor, Tankanzeiger), Anzeige der Sensordaten auf allen Topline-Displays. Für andere kundenspezifische Sensoren, Anzeige der Daten auf der Multigrafik auf einem konfigurierbaren dynamischen Kanal: Wahl des Einheitenformats und der Bezeichnung. Anzeige in analoger oder digitaler Form. Bis zu 8 anpassbare Kanäle Kundenspezifische Konfiguration der Schnittstelle durch nke.
