Bedientafel für Boot 3420 AC

für Batterie

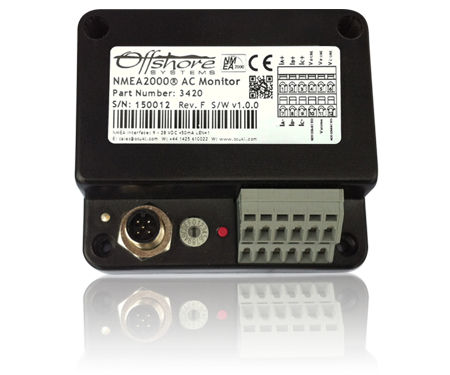

Der Offshoresysteme 3420 Wechselstrom-Monitor misst genau die AC Spannung, berichtet Wechselstrom-Strom und Wechselstrom-Frequenz und über sie über dem NMEA2000® Netz. Die Maßeinheit kann für einphasiges, Bi-Phase und Dreiphasensysteme benutzt werden und ist für das Messen von Wechselstrom-Quellen wie Ufer-Energie, Generatoren und Inverter verwendbar. Sie kann die Spannung und die Frequenz auf Wechselstrom-Hauptleitungsträger-Systemen auch messen. Spannungsabfrage ist durch einfache Phase und Nullanschluss zur Maßeinheit. Die gegenwärtige Abfragung wird durch einen Entwicklungs-Wechselstrom-gegenwärtigen Transformator erfolgt, der um den Leiter ohne Notwendigkeit, den Anschluss zu brechen gesetzt wird. Die Maßeinheit hat Eingänge für bis zu Dreiphasenspannungen und bis zu den gegenwärtigen dreiphasigtransformatoren. Sie wird mit einem gegenwärtigen Transformator des einphasigen geliefert. Zusätzliche Transformatoren werden angefordert, um Bi-Phase oder Dreiphasenstromkreise zu messen. Die 3420 hat eine blaue LED dass Blitze, während die Maßeinheit Daten über dem Netz und einem Drehvorrichtungsfallschalter überträgt, um lokale Konfiguration und bis 16 Maßeinheiten in einem einzelnen Netz zu erlauben. Die Beziehungen zu den Sensoren werden über Boot Erbauer bevorzugte WAGO Rahmen-Klemmplattenanschlüß hergestellt, die entweder die festen oder multistranded Drähte von 0.08 bis schnell und erlauben das sicher angeschlossen zu werden 2.5mm ². Viel sicherer als Schraubenanschlüß, die lose im Laufe der Zeit vibrieren können. Die Maßeinheit wird zum NMEA2000® Netzstandard bestätigt.
