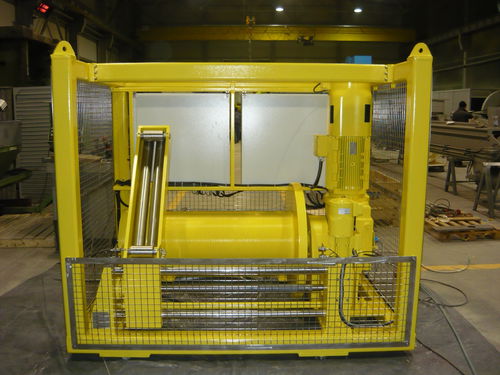

Winde für Schiffe SONAR

für die ozeanographische ForschungHydraulikmotorelektrisch

Funktionsprinzip: Die Trommel der Winde ist auf einem außen verzahnten Drehlager montiert. Das Lager wird durch einen Ritzel angetrieben, der auf der Abtriebswelle eines SEW-Elektrogetriebemotors mit einer ausfallsicheren Bremseinheit montiert ist. Die Bremse ist ausfallsicher und schaltet sich immer ein, sollte aus irgendeinem Grund die Stromversorgung ausfallen, wird die Bremse automatisch aktiviert. Der Level-Wind wird elektrisch vom 0,75 kW SEW-Elektrogetriebemotor angetrieben. Der Pegelwind ist PLC-gesteuert, ist automatisch mit einer manuellen Überbrückung. Der Level-Wind kann bei Bedarf für eine Vielzahl von Kabeldurchmessern eingestellt werden. Die Geschwindigkeitssteuerung erfolgt stufenlos in Schritten von weniger als 0,05 m/s über den Proportional-Joystick, und ein HMI zeigt die Liniengeschwindigkeit, die Linienlast, den Linienausgang und den Linieneingang an. 5Te - 5500m Datenblatt Gewicht ohne Kabel 6200 Kg Kabeldurchmesser 17,3 mm Fassungsvermögen 5500 m Liniengeschwindigkeit - Erste Schicht 45 m/min Liniengeschwindigkeit - oberste Schicht 76 m/min WLL - Erste Schicht 5657 Kg WLL - Obere Schicht 3360 Kg Bremse mindestens 1,5 WLL - Erste Schicht 10498 Kg Bremse mindestens 1,5 WLL - Obere Schicht 6236 Kg Erforderliche Versorgung 380-440V-3 Ph- 50/60 Hz Niveau-Wind-Elektromotor 45 Kw IP56 IE3 Level Wind Elektromotor 0.75 Kw IP56 IE3 Pegelwind Elektrisch automatisch impulsgesteuerter Pegelwind mit manueller Einstellung Abmessungen (LxBxH) 3120 x 2400 x 2448 mm Grundfläche 3120 x 2400 mm Schleifring für die Aufnahme von Trolex TX4847 oder ähnlichem, der nicht im Lieferumfang enthalten ist Kabelabgangswinkel+/-15° Horizontalebene Min -10° Max + 20° Vertikalebene Rahmendetails Crash-Rahmen mit Schutzvorrichtungen, Gabelstaplertaschen und zertifizierten Hebeösen
