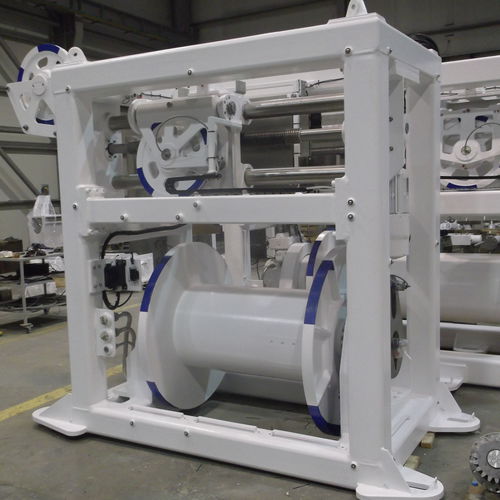

Winde für Schiffe MULTIFUNCTIONAL

für die ozeanographische ForschungHydraulikmotor

2.5Te - 3000m Datenblatt Gewicht ohne Kabel 3200 Kg Kabeldurchmesser 11,43 mm Fassungsvermögen 3000 m Liniengeschwindigkeit - Erste Schicht 50 m/min Liniengeschwindigkeit - Obere Schicht 90 m/min WLL - Erste Schicht 2545 Kg WLL - Obere Schicht 1500 Kg Bremse mindestens 1,5 WLL - Erste Schicht 3900 Kg Bremse mindestens 1,5 WLL - Oberschicht 2250 Kg Hydraulischer Antrieb der Winde Benötigt werden 200 bar 130 l/min pro Windentrommel Ebene Wind Elektromotor Erforderliche Versorgung 1,5 Kw IP56 IE3 380-440V-3 Ph- 50/60 Hz Lokale Proportionalsteuerung Bidirektional-proportionaler Joystick Pegelwind rechtwinklig - Elektrisch automatisch impulsgesteuerter Pegelwind mit manueller Einstellung Abmessungen (LxBxH) Grundfläche 1260 x 2842 x 2207 mm 1260 x 2735 mm mit Drehverriegelungsoption Schleifring zur Aufnahme von Focal 180 oder ähnlichem, das nicht im Lieferumfang enthalten ist Funktionsprinzip: Die Trommel der Winde wird direkt von einer Kombination aus Bonfiglioli-Getriebe, Hydraulikmotor und Lastventil angetrieben. Die Bremse, die ausfallsicher ist, wird immer eingeschaltet, falls aus irgendeinem Grund die Stromversorgung ausfällt oder der Steuerjoystick in der Mittelstellung ist. Die Nicht-Antriebsseite enthält ein Lager und einen Schleifring. Der 90 Grad rechtwinklige, ebene Wind wird elektrisch vom 1,5 kW SEW-Elektrogetriebemotor angetrieben. Der Höhenwind ist PLC-gesteuert, ist automatisch mit einer Handnotbetätigung. Der Level-Wind kann bei Bedarf so eingestellt werden, dass er eine Vielzahl von Kabeldurchmessern aufnehmen kann. Die HMI zeigt Leitungsgeschwindigkeit, Leitungslast, Leitungsaus- und -eintritt mit der Bereitstellung einer Lastüberwachung mit vom Benutzer wählbaren Grenzwerten für die Leitungsspannung.
