Winde für Schiffe Teretno vitlo

zur LadungssicherungHydraulikmotor

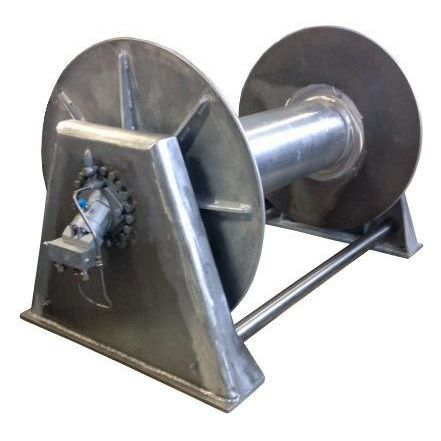

Standard-Ausrüstung Die Winde besteht aus: - hydraulikmotor - "in plug" mit "over-center" Ventil, - mehrscheibenbremse - federbetätigt und hydraulisch gelüftet, - mehrstufige planetarische Reduktion, - trommel mit Lager, - seitenrahmen mit entfernten Stangen. Zusätzliche Ausrüstung Zusätzliche Ausrüstung: - hydraulische Axialkolbenpumpe, variable oder konstante Verdrängung - elektromotorisch angetriebene Pumpe (Elektromotor, Glockengehäuse, Keller) oder - angebaute Pumpe (Kupplung, Zapfwelle, Erhöhungsgetriebe) - Öltank mit Ausrüstung (Rücklauffilter, Öleinfüllstutzen, Füllstandsanzeiger, Anschlüsse, Stopfen) - pumpenmodul und Verteilerventilblock (Hebel - elektrisch) - sonstige Ausrüstung: Hochdruckfilter, Ölkühler, Sensoren, Rohre und Armatur Beschreibung Die hydraulische Winde ist für Zug - Hubseil, Rückhaltung in hängender Position und eine kontrollierte Beregnung ausgelegt. Der Hydraulikmotor wurde so gewählt, dass er den höchsten mechanischen Wirkungsgrad, eine große anlaufdrehmoment und niedrige Drehzahlkennlinie. Überzentralventil, das direkt auf den Motor montiert wird. Bremse, Planetengetriebe-Untersetzer wird direkt in die Trommel eingebaut. Trommeln, Tragwelle mit Lager und Seitenrahmen werden konstruiert und gefertigt nach mechanische Prinzipien als einfache Gesamtstruktur mit ausreichender Festigkeit und Steifigkeit. Durch Starten der Drehung Hydraulikmotor (in der einen oder anderen Seite) über ein Planetengetriebe realisiert Drehung Trommel Wickeln Seil - Heben oder Abrollen Seil - Absenken der Ladung. Ein Überzentralventil steuert die Absenkgeschwindigkeit. Im Leerlauf wird die Trommel gebremst und die Entriegelung erfolgt gleichzeitig mit dem Drehbeginn des Motors.
