Ladecontroller für Batterie FOX Series

für Solarpanelfür Bootmit Digitalanzeige

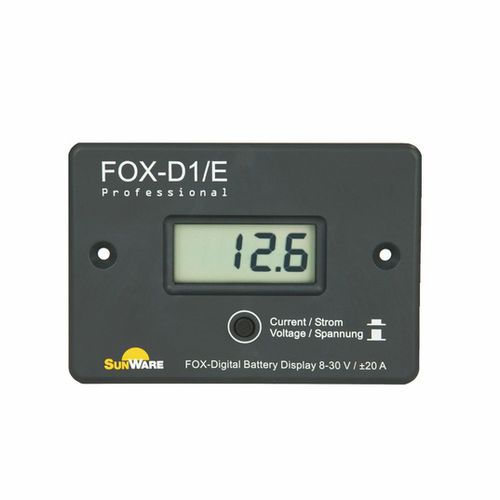

FOX-D1 ist eine universelle Digitalanzeige zur Anzeige der aktuellen Batteriespannung und des Lade- bzw. Entladestroms. Durch den integrierten Shunt ist die Installation besonders einfach. Aufgrund des minimalen Eigenverbrauchs kann die Batterieanzeige immer eingeschaltet bleiben. Mit dem Druckschalter auf der Frontseite des FOX-D1 kann die Anzeige zwischen Spannungs- und Stromanzeige umgeschaltet werden. Schalterstellung Spannung: Es wird die aktuelle Batteriespannung angezeigt. Hiermit erhalten Sie Aufschluss über den Ladezustand der Batterie. Schalterstellung Strom: Es wird der aktuell fließende Strom angezeigt. Je nach Richtung des Stromflusses mit oder ohne ein "-" Zeichen. Ein Strom ohne Vorzeichen ist ein Ladestrom (also in die Batterie hinein). Das "-" Zeichen signalisiert, dass ein Entladestrom von der Batterie zu den Verbrauchern fließt. Die Aussage des Vorzeichens trifft nur für die Fälle zu, bei denen die Solarmodule bzw. Verbraucher entsprechend der Anschlusspläne der SunWare Bedienungsanleitungen beschaltet wurden. Werden die Kabel an "IN" und "B-" vertauscht, dreht sich auch die Vorzeichenkonvention um.
