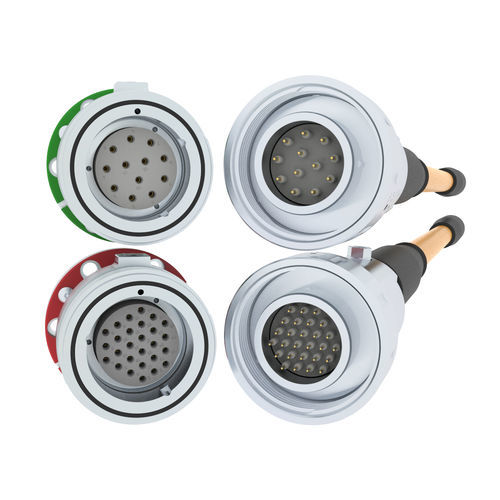

Elektrischer Verbinder Triton® API 16D

Unterwasser12 Kontakte14 Kontakte

Die Triton® API 16D Dry-Mate-Steckverbinder sind handsteckbar und wurden für tauchfähige elektrische Verbindungssysteme entwickelt, die die Anforderungen der API 16D erfüllen müssen und bei denen Dichtungsbarrieren eine Prüfung nach der Installation ermöglichen. Jeder Steckverbindersatz besteht aus einem kabelgebundenen Steckverbinder (CCP) mit druckausgleichendem, ölgefülltem Schlauch (PBOF) und einer Flanschsteckdose (FCR) mit Prüfanschluss. Alle Konstruktionen zeichnen sich durch die Verwendung von robusten Materialien aus, einschließlich der umspritzten elektrischen Module. Für die elektrischen Module werden Kunststoffe in technischer Qualität anstelle der herkömmlichen GRE-Materialien verwendet, um eine Produktzuverlässigkeit zu gewährleisten, die über die aktuellen Industriestandards hinausgeht. Die Rückseite der CCP-Steckverbinder wurde speziell so konzipiert, dass sie robust genug ist, um dem Wellenschlag und den Bedingungen bei wiederholten Einsätzen standzuhalten. Die aktuellen Konfigurationen umfassen 12-Wege- und 27-Wege-Versionen. Beide werden in ähnlichen Gehäusen hergestellt, verfügen jedoch über einzigartige Verschlüsselungssysteme, die verhindern, dass nicht passende Paare zusammengefügt werden. Andere Konfigurationen sind auf Anfrage erhältlich Hauptmerkmale: aPI 16D: 3rd Edition konforme Prüfanschlüsse Verwendet technische Kunststoffe anstelle von herkömmlichem GRE-Material Einzigartige Kodierung und Farbkombinationen ALLGEMEINE SPEZIFIKATIONEN Betriebliche Wassertiefe - 15.000 Fuß [4.572m] Betriebstemperatur - -13°F bis +122°F [-25°C bis +50°C] (Seewasser) -20°F bis +122°F [-29°C bis +50°C] (Luft) Lagertemperatur - -22°F bis +140°F [-30°C bis +60°C] Betriebsdruck - bis zu 460,2 bar [6.675 psi] (einschl. Prüfanschluss) Prüfdruck - 10.000 psi [689,5 bar] Verknüpfungs-/Entfernungszyklen - 100 Mechanische Schnittstelle - Dry Mate (von Hand steckbar)
