Winkelsensor EEx

für Marineanwendungen

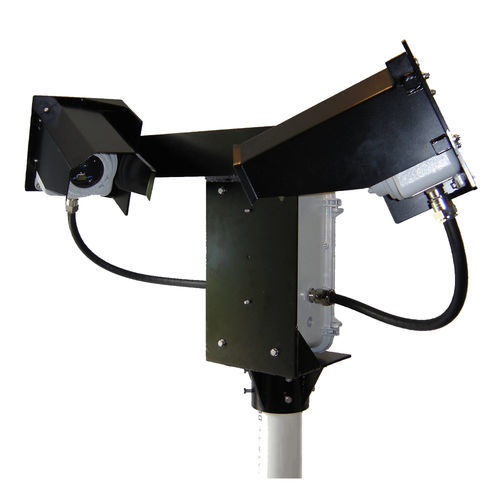

Der EEx-Sichtbarkeitssensor misst die atmosphärische Sichtbarkeit (meteorologische optische Reichweite), indem er die Lichtmenge bestimmt, die von Partikeln (Rauch, Staub, Dunst, Nebel, Regen und Schnee) in der Luft gestreut wird, die das Probenvolumen durchdringen. Es wird ein Streuwinkel von 42 Grad nach vorne verwendet, um die Leistung über einen breiten Bereich von Partikelgrößen zu gewährleisten. Der MOR wird vom Benutzer berechnet, indem die empfangene Signalstärke (Extinktionskoeffizient, σ) mit der Koschmiederschen Formel MOR (Km) = 3/σ umgerechnet wird. Der EEx-Sichtweitensensor wurde für den Einsatz unter allen Wetterbedingungen konzipiert. Der Sensor verwendet ATEX/IECEx-zertifizierte EEx-Gehäuse und Offshore-geeignete, ummantelte Kabel, um eine wetterunabhängige, für Zone 1 und IP66 zertifizierte Leistung zu gewährleisten. Ein robuster Aluminiumrahmen, der mit einer haltbaren Pulverbeschichtung lackiert ist, dient zur Montage der Gehäuse und zur Befestigung an einem vom Kunden gelieferten Montagerohr. Die Strom- und Signalleitungen des EEx-Sichtweitensensors sind durch Überspannungs- und EMI-Filterung geschützt, um einen unterbrechungsfreien Betrieb während der gesamten Lebensdauer des Sensors zu gewährleisten. Die Installation des EEx-Sichtweitensensors ist einfach. Ein Montageflansch an der Unterseite des Sensorgehäuses lässt sich mit einem vom Benutzer bereitgestellten 4-Zoll-IPS-Rohr verbinden. Die Strom- und Signalanschlüsse werden durch M25-Gewindebohrungen mit vom Anwender gelieferten, Ex-zugelassenen Kabelverschraubungen und Kabeln hergestellt. Die Verdrahtung durch den Benutzer erfolgt an den auf DIN-Schienen montierten Klemmenleisten im Signalverarbeitungskasten. Die Kalibrierung des EEx-Sichtweitensensors vor Ort ist so einfach wie das Anbringen einer Kalibrierungsvorrichtung an der Rückseite des Sensors und das Befolgen eines Verfahrens, das weniger als 20 Minuten erfordert. Jeder Sensor wird mit einer Kalibrierungshalterung geliefert. Eine halbjährliche Kalibrierung wird empfohlen.
