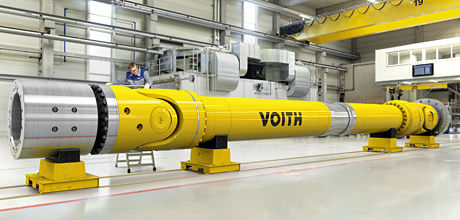

Kardangelenk für Antriebswelle für Boot E Series

Gelenkwellen der Baureihe E sind für anspruchsvolle Antriebe mit höchsten Dreh­momenten geeignet. Die Hauptmerkmale dieser Baureihe sind eine sehr hohe Dreh­moment­kapazität und eine verlängerte Lagerlebensdauer. Im Vergleich zu den anderen Baureihen haben die Gelenke der Baureihe E die höchste Drehmomentkapazität. Eine Hochleistungs-Gelenkwelle ist entweder beid­seitig mit einem E-Gelenk ausrüstbar oder ein E-Gelenk ist mit einem CH-Gelenk kombinierbar. Eine E-Gelenkwelle überträgt bei gleichem Gelenkdurchmesser ein bis zu 20% höheres Drehmoment als eine CH-Gelenkwelle. Die Baureihe E ist bei begrenztem Einbauraum ideal. Unsere Ingenieure konstruieren für Sie eine komplette Antriebslösung. Das heißt, Sie erhalten Engineering und Produkt aus einer Hand: Gelenkwelle, Anschluss­technik und Gelenkwellenunterstützungen. Das spart Zeit und Geld beim Bau Ihrer Maschine oder Anlage. Technische Daten Drehmomente bei Einzellast MZ bis 13.620 kNm Drehmomente bei wechselnder Dauerlast MDW bis 9.380 kNm Beugewinkel bis 10° Rotationsdurchmesser der Gelenke 580 mm – 1.220 mm Anschlüsse Flansche mit Querkeil Flansche mit Hirth-Verzahnung Schnelllösekupplungen Anschlussteile für Walzwerke (Treffer) Adapter
