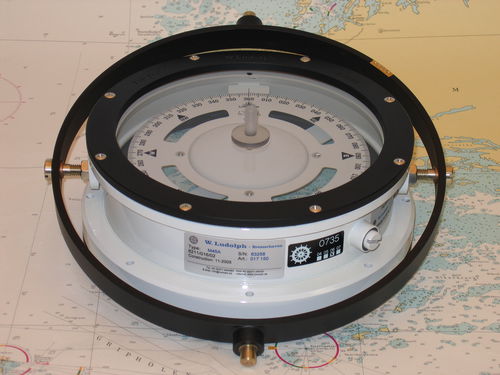

Steuerkompass für Schiffe M35A

MagnethorizontalAufbau

Der Magnetkompass M35A ist ein Reflexionskompass der Klasse A. Der Rosenkartendurchmesser beträgt 125 mm. Bevorzugt wird der M35A auf kleinen Schiffen in der Küstenfahrt, auf Yachten und in der Fischerei eingesetzt. Der Reflexionskompass M35A ist ein qualitativ hochwertiges Navigationsinstrument. Kompasskessel, Kardanring und Deckelringe sind aus Messing handverlötet und mit einem hochwertigen Lack gegen Korrosion und Witterungseinflüsse geschützt. Der Kompass ist auf eisenfrei gefertigten Außen-u. Innenachsen aus Neusilber kardanisch gelagert. Die wartungsfreien Gleitlagerbuchsen sind aus Bronze mit Teflon beschichtet hergestellt. Das Rosenmagnetsystem ist auf Saphirstein und Pinne mit einer Spitze aus Iridium gelagert. Dabei wird der Schwimmkörper für das Rosenmagnetsystem aus Messingblech-Drückteilen gefertigt und von Hand verlötet. Auf diese Weise wird ein langlebiger Einsatz des Magnetsystems frei von Leckagen gewährleistet. Die 360° Rosenkarte ist beidseitig bedruckt, hat einen Durchmesser von 125 mm und eine 1°-Teilung. Der Kompass kann auf Wunsch mit einem Zentrumstück versehen werden, das es erlaubt einen Peildiopter aufzusetzen und den Kompass als Peilkompass zu benutzen. Der M35A hat eine Deckelscheibe aus Polycarbonat und ist mit einer hochwertigen Glasscheibe am Boden versehen. Auf diese Weise kann er als Reflexionskompass in einem Kompassstand vom Typ GFK-B0 auf dem Peildeck montiert werden. Mit Hilfe eines in der Höhe verstellbaren Reflexionsrohrsatzes ist der Kompass dann am Ruderstand sehr gut ablesbar.
