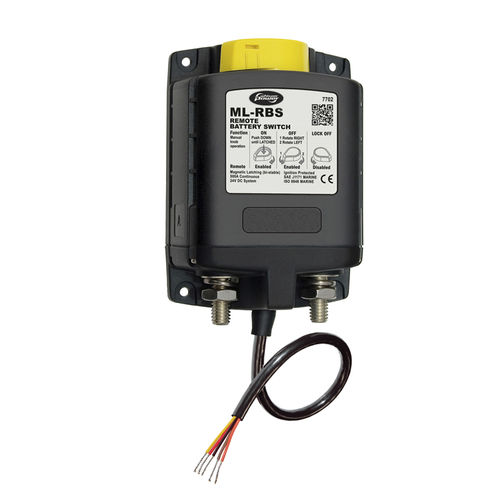

Relais für Boot 50214736

für Stromkreis

ALLGEMEIN Modellbezeichnung - 24 V DC, Magnetverschlussrelais Schaltkreistyp - Bi-stabil, ACR EINGANG Batterieeingänge - 2 Schalterpositionen - 2 Manuelle Überbrückung - Gesichert, an/aus I 10 Spitzenstrom 10 Sek. - 2.500 A I 60 Spitzenstrom 1 Min. - 1.100 A I 300 Spitzenstrom 5 Min. - 700 A I C Dauerstrom - 500 A Vmno maximale Betriebsspanung - 32 V DC Schaltkreisspannung - 20,2 - 32,9 V DC Betriebsstrom Dauerhaft - < 40 mA Betriebsstrom während der Ladung - < 7 A Fernschalter während der Ladung - 100 mA Verbindet automatisch Batteriebänke wenn gemessene Spannungszustände erreicht wurden - Über 27,0 für 30 Sek. /Über 26,0 für 90 Sek. Trennt automatisch Batteriebänke wenn gemessene Spannungszustände erreicht wurden - Unter 19,2 V (Unterspannung) / Unter 24,7 V für 10 Sek. / Über 32,4V (Überspannung) ALLGEMEIN Umgebungstemperatur - -20º C - + 40º C Lagertemperatur - -25° C - + 85° C Betriebsfeuchtigkeit - 95 %, nicht kondensierend Erwartete Schaltzyklen - 100.000 Zyklen MECHANISCH Terminalanschluss - M10 (3/8’-.16) Länge Terminalanschluss - 23 mm Maximales Drehmomoment Anschlussterminal - 15.5 NM (140 in-lb) Material Anschlüsse - verzinntes Kupfer Gehäusebreite - 95,25 mm Gehäusehöhe - 138,94 mm Gehäusetiefe - 51,56 mm Gewicht - 0,8 kg Bohrlochmittelpunkte - 114,3 mm * 76,20 mm Befestigungsschrauben - 4 mm Schutzklasse - IP66 Gehüusefarbe - RAL9011 Graphitschwarz Kabelfreiheit - 28,4 mm (1.12’) Zündschutzart - SA J1171 MARKINGS - CE, ISO 8846
