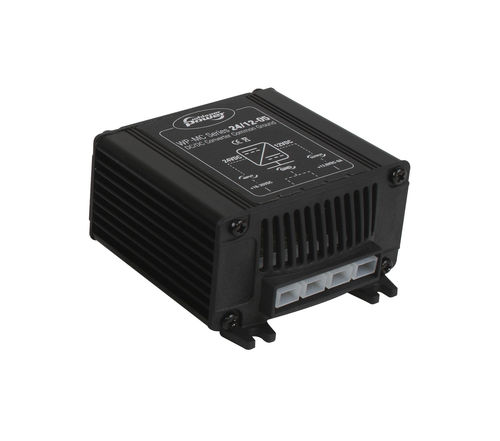

Spannungskonverter WP-MC 24/12-05

DCDCfür Marineanwendungen

SPEZIFIKATIONEN Konvertertyp - Step down and voltage stabilizing EINGANG Nominelle Eingangsspannung - 24 VDC Eingangsspannungsbereich für volle Ausgangsleistung - 18..35 VDC Eingangsbereich - 0..35 VDC AUSGANG Nominelle Ausgangsspannung - 13.8 VDC Spannungskorrektur - None Ausgangsgenauigkeit - 3% Spannungswelligkeit - 1% Maximale Ausgangsleistung - 70 W Dauerausgangsleistung - 70 W Max. Ausgangsstrom - 5 A Dauerstrom bei 40°C - 5 A ALLGEMEIN Effizienz - >92% Nulllastaufnahme - <5 mA Betriebsumgebungstemperatur - -10 °C .. + 40 °C Lagertemperatur - -25 °C .. + 85 °C Betriebsfeuchtigkeit - 95% max, non-condensing Galvanische Isolierung - Common negative Kühlkonzept - Natural convection SCHUTZMASSNAHMEN Kurzschluß - Yes / fuse Abschaltung wegen Überhitzung - None MECHANISCH Anschlüsse Eingang/Ausgang, Faston max. Kabeldurchmesser - 6 mm² Gehauseabmessungen (HXBXT) - 50 x 98 x 88 mm Bohrlochgrundfläche - Dia 4 mm 58 x 90 Gewicht - 270 gr Schutzklasse - IP20 Gehäusenummer - Frame 4 Gehäusematerial - Alu / ABS Gehausefarbe - Black RAL 9011 Entspricht folgenden Normen - EN61000-6-3 (EN55022) EN61000-6-2 (EN61000-2/3/4, EN61000-4- 3) LVD 73/23/EEC (EN60335-1), e4-95/54/EC, RoHS 2002/95/EC
