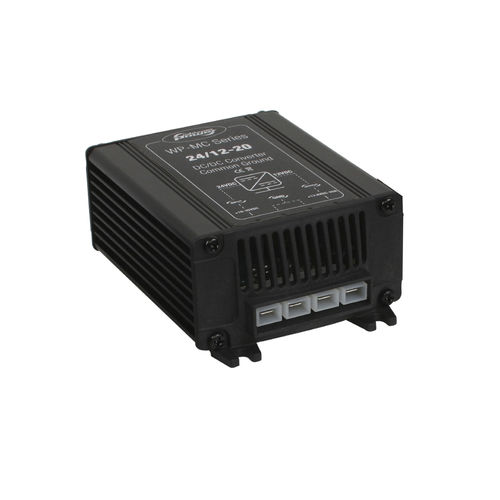

Spannungskonverter WP-MC 24/12-20

DCDCfür Marineanwendungen

SPEZIFIKATIONEN Konvertertyp - Step down and voltage stabilizing EINGANG Nominelle Eingangsspannung - 24 VDC Eingangsspannungsbereich für volle Ausgangsleistung - 18..35 VDC Eingangsbereich - 0..35 VDC AUSGANG Nominelle Ausgangsspannung - 13.8 VDC Spannungskorrektur - None Ausgangsgenauigkeit - 1% Spannungswelligkeit - 1% Maximale Ausgangsleistung - 350 W Dauerausgangsleistung - 280 W Max. Ausgangsstrom - 25 A Dauerstrom bei 40°C - 20 A ALLGEMEIN Effizienz - >92% Nulllastaufnahme - <25 mA Betriebsumgebungstemperatur - -10 °C .. + 40 °C Lagertemperatur - -25 °C .. + 85 °C Galvanische Isolierung - Gemeinsam negativ Kühlkonzept - natürliche Konvektion SCHUTZMASSNAHMEN Kurzschluß - Limited by current sensing Abschaltung wegen Überhitzung - Limited power by temperaturesens MECHANISCH Anschlüsse Eingang/Ausgang, Faston max. Kabeldurchmesser - 6 mm² Gehauseabmessungen (HXBXT) - 50 x 126 x 88 mm Bohrlochgrundfläche - Dia 4 mm 58 x 118 Gewicht - 440 gr Schutzklasse - IP20 Gehäusenummer - Frame 5 Gehäusematerial - Eloxiertes Aluminium, ABS-Endabdeckungen Gehausefarbe - Schwarz, RAL 9011 Entspricht folgenden Normen - EN61000-6-3 (EN55022) EN61000-6-2 (EN61000-2/3/4, EN61000-4- 3) LVD 73/23/EEC (EN60335-1), e4-95/54/EC, RoHS 2002/95/EC
