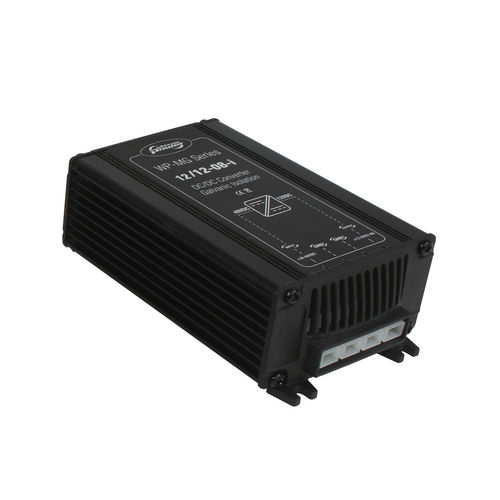

Spannungskonverter WP-MG 12/12-08-i

DCDCfür Marineanwendungen

SPEZIFIKATIONEN Konvertertyp - Step up and voltage stabilizing EINGANG Nominelle Eingangsspannung - 12 VDC Eingangsspannungsbereich für volle Ausgangsleistung - 9 .. 18 VDC Eingangsbereich - 0 .. 18 VDC AUSGANG Nominelle Ausgangsspannung - 12.5 VDC Spannungskorrektur - Yes Ausgangsgenauigkeit - 3 % Spannungswelligkeit - 1 % Maximale Ausgangsleistung - 110 W Dauerausgangsleistung - 110 W Max. Ausgangsstrom - 8 A Dauerstrom bei 40°C - 8 A ALLGEMEIN Effizienz - >87% Nulllastaufnahme - <2 5mA Betriebsumgebungstemperatur - -10 °C .. + 40 °C Lagertemperatur - -25 °C .. + 85 °C Betriebsfeuchtigkeit - 95%, non-condens Galvanische Isolierung - Yes, 500 VAC Kühlkonzept - Forced ventilation SCHUTZMASSNAHMEN Kurzschluß - Limited by current sensing Abschaltung wegen Überhitzung - Limited power by temperature sensing MECHANISCH Anschlüsse Eingang/Ausgang, Faston max. Kabeldurchmesser - 6 mm² Gehauseabmessungen (HXBXT) - 50 x 151 x 88 mm Bohrlochgrundfläche - dia 4 mm 58 x 143 Gewicht - 1.4 kg Schutzklasse - IP20 Gehäusenummer - Frame 8 Gehäusematerial - Anodized aluminium, ABS end covers Gehausefarbe - RAL 9011 Entspricht folgenden Normen - EN61000-6-3 (EN55022) EN61000-6-2 (EN61000-2/3/4, EN61000-4- 3) LVD 73/23/EEC (EN60335-1) e4-95/54/EC RoHS 2002/95/EC Note: the given specifications are subject to change without notice.
