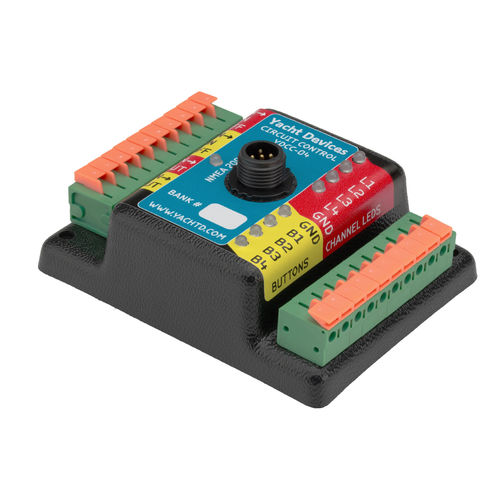

Relaissteuermodul für Yachten YDCC-04

Die Schaltungssteuerung enthält vier (bi-stabile) Verriegelungsrelais, die über angeschlossene Steuertasten mit LED-Anzeigen oder über NMEA 2000 mit Standardmeldungen verwaltet werden können. Die Schaltkreissteuerung ist die Kernkomponente unseres digitalen Schaltsystems. Zusätzlich zu den angeschlossenen Schaltflächen können Lasten von modernen Kartenplottern, mit "virtuellen Schaltflächen" auf den Web Gauges unseres Wi-Fi-Gateways oder automatisch von unseren Sensoren verwaltet werden. Um zusätzliche Kontrollposten mit doppelten physischen Tasten und Anzeigen einzurichten, verwenden Sie die Schaltersteuerung YDSC-04. Das obige Diagramm zeigt, wie der Schwimmschalter und die Lenzpumpe an die Schaltkreissteuerung angeschlossen sind. Der 16-mm-Knopf mit integrierter LED schaltet die Pumpe zwischen manuellem und automatischem Modus um und zeigt den aktuellen Zustand an. Die Pumpe kann auch über Ihr Smartphone gesteuert werden. Die Web Gauges-Seite des NMEA 2000 Wi-Fi-Gateways (das mit dem 2-Wege-NMEA 2000-Anschluss verbunden ist) ist auf dem Bildschirm geöffnet. Die Pumpe kann auch über Knöpfe bedient werden, die an die Schaltersteuerung angeschlossen sind (ebenfalls an den 2-Wege-NMEA 2000-Anschluss). Die Geräteanschlüsse sind in Anhang C dargestellt. Elektrische Eigenschaften der Schaltkreissteuerung: vier Kanäle: zwei mit Schließerkontakten (ON-OFF) und zwei mit Schaltkontakten; selbsthaltende (bi-stabile) Relais verbrauchen nur während des Schaltvorgangs Strom und bleiben nach dem Ausschalten des Geräts in ihrem letzten Zustand; der maximale Konstantlaststrom pro Kanal beträgt 10A, der Spitzenwert 20A (4 Sekunden, Tastverhältnis 10%); die Gleichstrom- (DC) und Wechselstromlasten (AC) bis zu 400 V schalten können; hochspannungsisolation mit einer Last, 5000 VRMS; a der Verbrauch des Messgeräts beträgt nur 30 mA.
